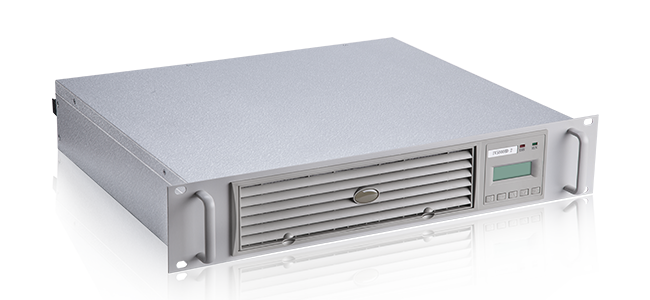

IV2～5KVA并機版

電力逆變器

IV2～5KVA并機版系列電力用高頻逆變器秉承模塊化設計理念，采用DSP數字控制技術、高頻軟開關技術，效率高、可靠性高；采用自主均流技術，即模塊的并聯無需依賴任何其它公共部分（如系統監控等），真正實現了無主并聯，由并聯模塊組成的系統完全實現了嚴格意義上的無單點故障，并聯模塊還可組成高可靠性的N+1供電系統。

功能特點

全數字化控制

軟開關技術

輸入與輸出電氣隔離

小于4mS切換時間

自主均流技術

支持帶電熱拔插

工作電壓范圍寬

風扇控制

中英文雙語操作

技術參數

項目		參數指標
最大并聯模塊數量（并機版）		16個（允許分相）
模塊額定輸出功率		2KVA/3KVA	5KVA
直流輸入	額定電壓（VDC）	220VDC/110VDC	220VDC
直流輸入	電壓允許范圍（VDC）	198～286VDC/98～143VDC	198～286VDC
旁路輸入	交流輸入電壓（VAC）	220VAC±15%（默認）②
旁路輸入	交流輸入頻率（Hz）	45~65Hz
切換時間	旁路到逆變輸出	≤4mS
切換時間	逆變輸出到旁路	0mS
交流輸出	額定電壓（VAC）	220VAC
	額定頻率（Hz）	50Hz
	工作模式	旁路優先（默認）③
	功率因數	0.8滯后
	負載調整率	＜2.0%
	頻率精度	＜0.1%
	峰值因數	3:1
	波形失真度	阻性滿載＜3%，非線形滿載＜5%
	效率	＞90% ④
	并聯不均流度	＜5%額定電流有效值
	逆變過載能力	負載電流：＜105%，連續工作負載電流：105～125%，持續10min 負載電流：125～150%，持續1min 負載電流：＞150%，60mS關機
	旁路過載能力	負載電流：＜125%，連續工作負載電流：125～150%，持續10min 負載電流：150～175%，持續1min 負載電流：＞175%，60mS關機
保護功能		（1）輸入欠/過壓保護，可自恢復。（2）輸出過載保護 ，可自恢復。（3）輸出短路保護, 短路持續時間在3S內可自恢復，超過3S不可自恢復。（4）過溫保護，可自恢復。
485通訊規約		MODBUS（默認）⑤
干接點		常開或常閉點可選
以上參數僅供參考，請以產品說明書為準
